تحلیل جامع و عیب‌یابی پیشرفته پمپ آب کولر (۱۴۰۴): از دیاگرام‌های سیم‌کشی تا بهینه‌سازی پارامترهای هیدرولیکی

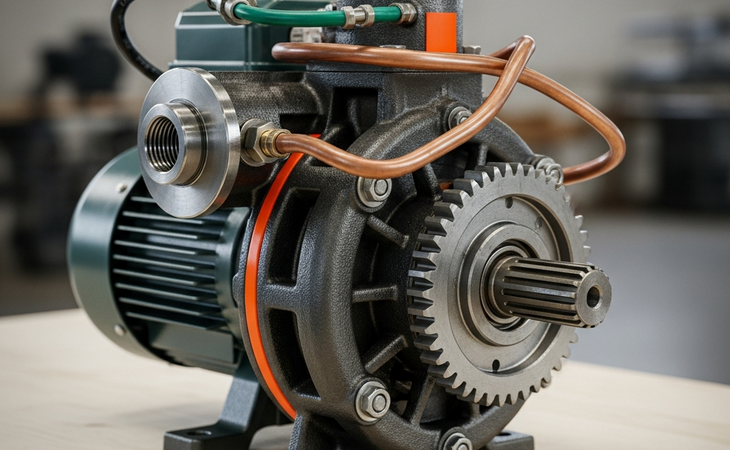

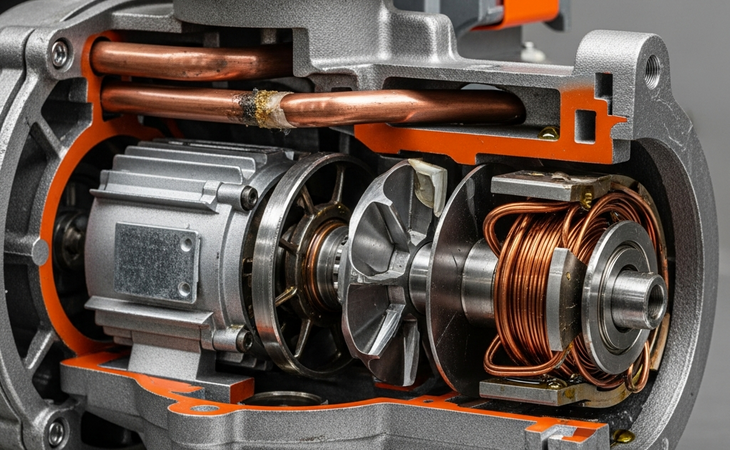

آناتومی مهندسی پمپ آب کولر: تحلیل موتور القایی قطب-چاکدار و پارامترهای هیدرولیکی

برای اجرای یک پروتکل عیب‌یابی دقیق، درک عمیق اصول الکترومکانیکی و هیدرولیکی پمپ آب کولر یک پیش‌نیاز اساسی است. هسته محرک این دستگاه، یک الکتروموتور القایی (آسنکرون) تک‌فاز از نوع قطب-چاکدار (Shaded-Pole Induction Motor) است. این انتخاب طراحی، یک بهینه‌سازی هوشمندانه برای دستیابی به هزینه تولید پایین، استحکام مکانیکی بالا و حذف قطعات استهلاکی مانند خازن یا کلید گریز از مرکز است. این ویژگی‌ها، موتور قطب-چاکدار را به گزینه‌ای ایده‌آل برای کاربردهای کم‌توان با گشتاور راه‌اندازی پایین، نظیر پمپ‌های سیرکولاتور کوچک، تبدیل می‌کند.

ایجاد میدان مغناطیسی دوار، که برای به حرکت درآوردن روتور قفسی (Squirrel-Cage Rotor) ضروری است، در این موتورها از طریق یک حلقه مسی اتصال کوتاه به نام «حلقه چاکدار» (Shading Coil) محقق می‌شود. این حلقه، بخشی از هر قطب استاتور را احاطه می‌کند. با اعمال ولتاژ AC به سیم‌پیچ اصلی، شار مغناطیسی متناوب، ولتاژ و جریانی را در حلقه چاکدار القا می‌کند. طبق قانون لنز، میدان مغناطیسی ثانویه حاصل از این جریان، با تغییرات شار اصلی مخالفت کرده و یک تأخیر فاز (Phase Lag) در آن ناحیه از قطب ایجاد می‌کند. این اختلاف فاز مکانی و زمانی بین دو بخش قطب، یک میدان دوار ضعیف و بیضوی تولید می‌کند که برای غلبه بر اینرسی روتور و پمپاژ سیال تحت بارهای هیدرولیکی سبک، کفایت می‌کند.

آسیب‌شناسی طراحی و نقاط ضعف ذاتی

تحلیل این ساختار، آسیب‌پذیری‌های مهندسی را آشکار می‌سازد که مستقیماً به علل ریشه‌ای خرابی‌ها مرتبط هستند:

• راندمان الکتریکی پایین: موتورهای قطب-چاکدار ذاتاً دارای راندمان پایینی (معمولاً بین ۵٪ تا ۳۵٪) هستند. بخش عمده‌ای از انرژی الکتریکی ورودی به صورت تلفات حرارتی (I²R Losses) در سیم‌پیچ اصلی و حلقه چاکدار هدر می‌رود. این امر وابستگی حیاتی پمپ به آب به عنوان سیال خنک‌کننده را توجیه می‌کند.
• گشتاور راه‌اندازی ضعیف: این موتورها برای غلبه بر بارهای سنگین اولیه طراحی نشده‌اند. هرگونه مقاومت مکانیکی اضافی، ناشی از رسوبات، فرسودگی بوش‌ها یا ورود اجسام خارجی، به سادگی بر گشتاور راه‌اندازی غلبه کرده و منجر به وضعیت مخرب «روتور قفل‌شده» (Locked Rotor) می‌شود.
• وابستگی عملکردی به سیال خنک‌کننده: آب در این سیستم نقشی سه‌گانه دارد: سیال کاری (پمپاژ)، عامل خنک‌کننده (Coolant) برای دفع حرارت از استاتور، و روان‌کار (Lubricant) برای بوش‌های لغزشی. کارکردن پمپ بدون آب (Dry Running) حتی برای زمانی کوتاه، این چرخه خنک‌کاری را مختل کرده و دما را به سرعت به فراتر از کلاس حرارتی عایق سیم‌پیچ می‌رساند. این پدیده منجر به فروپاشی عایقی (Insulation Breakdown) و سوختن موتور می‌شود. درک این فرآیند به این سوال کلیدی پاسخ می‌دهد که از کجا بفهمیم پمپ آب کولر سوخته؟
• حساسیت به افت ولتاژ: گشتاور موتورهای القایی با مجذور ولتاژ ترمینال (Torque ∝ V²) متناسب است. افت ولتاژ شبکه در ساعات اوج مصرف، گشتاور را به شدت کاهش می‌دهد. در این حالت، موتور برای تولید توان لازم، جریان بیشتری می‌کشد (P ≈ V × I). این افزایش جریان، تلفات حرارتی را به توان دو (P_loss ∝ I²) افزایش داده و فرآیند تخریب حرارتی را تسریع می‌کند.

مطالعه مقاله مرتبط:

تحلیل فنی پارامترهای کلیدی پمپ کولر آبی (۱۴۰۴): راهنمای انتخاب بر اساس توان، هد و دبی

پروتکل عیب‌یابی سیستماتیک: از مشاهده علائم تا تحلیل علت ریشه‌ای (Root Cause Analysis)

یک رویکرد مهندسی کارآمد، با طبقه‌بندی دقیق شواهد و حرکت از علائم کلی به سمت علت ریشه‌ای آغاز می‌شود. این متدولوژی با تفکیک مشکلات به دسته‌های الکتریکی، مکانیکی و هیدرولیکی، فرآیند تشخیص را تسریع و بهینه می‌سازد.

۱. تحلیل نشانه‌های الکتریکی: ردیابی خطا در مدار قدرت

این علائم به سلامت مدار الکتریکی از کلید فرمان تا سیم‌پیچ موتور اشاره دارند.

• سکوت کامل و عدم هرگونه واکنش: این وضعیت به معنی عدم رسیدن ولتاژ ۲۲۰ ولت AC به ترمینال‌های پمپ است. پروتکل بررسی به ترتیب شامل: تست کلید پمپ در پنل کولر، بازرسی کابل تغذیه و اتصالات (ترمینال) و در نهایت، احتمال سوختگی سیم‌پیچ به شکل مدار باز (Open Circuit) است که در آن، مسیر عبور جریان کاملاً قطع شده.
• صدای وزوز شدید (Humming) بدون چرخش: این شایع‌ترین و خطرناک‌ترین نشانه است. این صدا تأیید می‌کند که ولتاژ به سیم‌پیچ استاتور رسیده و میدان مغناطیسی برقرار است، اما روتور به دلیل یک نیروی مقاوم مکانیکی، قفل شده (Locked Rotor). در این حالت، به دلیل عدم تولید ولتاژ ضد محرکه (Back-EMF)، موتور جریانی معادل جریان راه‌اندازی (LRA) می‌کشد که می‌تواند ۵ تا ۸ برابر جریان نامی باشد. این جریان شدید در کمتر از یک دقیقه عایق سیم‌پیچ را ذوب کرده و باعث سوختگی کامل می‌شود. به محض شنیدن این صدا، فوراً برق کولر را از فیوز مینیاتوری قطع کنید.
• عملکرد تجهیزات حفاظتی (پریدن فیوز): این واکنش صحیح سیستم حفاظتی به وجود یک اتصال کوتاه (Short Circuit) با جریان بسیار بالا است. این اتصالی می‌تواند ناشی از فروپاشی عایق بین حلقه‌های سیم‌پیچ (Inter-turn short) یا حالت بسیار خطرناک اتصال سیم‌پیچ به هسته فلزی (اتصال بدنه یا Ground Fault) باشد که ریسک شدید برق‌گرفتگی را به همراه دارد.

۲. ارزیابی نشانه‌های مکانیکی و هیدرولیکی: منشأ اغلب خرابی‌های الکتریکی

بسیاری از خرابی‌های الکتریکی، معلول هستند نه علت. علت اصلی اغلب در یک مشکل مکانیکی یا هیدرولیکی نهفته است.

• صداهای غیرعادی (خراش، ساییدگی): این نویزهای مکانیکی بیانگر تماس ناخواسته بین قطعات ثابت و متحرک هستند. دلایل اصلی عبارتند از: فرسودگی شدید بوش‌ها که باعث برخورد روتور به استاتور می‌شود، شکستگی پروانه (Impeller) و برخورد قطعات آن با محفظه، یا ورود اجسام خارجی به داخل پمپ.
• لرزش شدید و نامتعارف: ارتعاشات بالا، نتیجه مستقیم «نابــالانسی دینامیکی» (Dynamic Unbalance) در مجموعه دوار (روتور و پروانه) است. تجمع نامتقارن رسوبات روی پره‌های پروانه یا شکستگی یکی از پره‌ها، مرکز جرم مجموعه را از محور چرخش هندسی آن خارج کرده و لرزش‌های مخربی ایجاد می‌کند که به سرعت بوش‌ها را تخریب می‌نماید.
• کارکرد موتور اما عدم پمپاژ آب: اگر موتور می‌چرخد اما جریان آب برقرار نیست، مشکل کاملاً هیدرولیکی است. سناریوهای محتمل شامل: گرفتگی کامل شلنگ‌ها یا سه‌راهی توزیع، هرز شدن پروانه روی شفت (شفت می‌چرخد اما پروانه ثابت است)، شکستگی کامل پره‌های پروانه، یا مسدود شدن توری ورودی پمپ توسط رسوبات و الیاف پوشال.

تشخیص قطعی با ابزار دقیق: اندازه‌گیری‌های الکتریکی و بازرسی فیزیکی

پس از تحلیل علائم، نوبت به استفاده از ابزار برای تأیید فرضیه‌ها می‌رسد. ایمنی اولویت اصلی است: پیش از هرگونه تست، برق کولر را از کلید مینیاتوری قطع کرده و با فازمتر از بی‌برق بودن ترمینال‌ها اطمینان حاصل کنید.

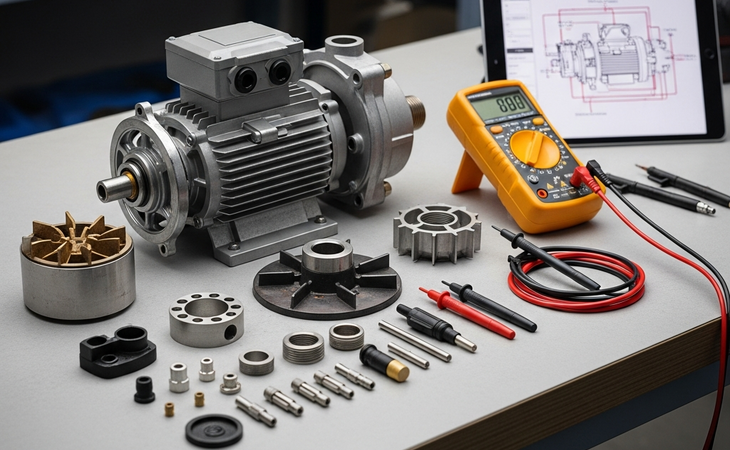

۳-۱. تست‌های الکتریکی با مولتی‌متر دیجیتال (DMM)

سیم‌های پمپ را از ترمینال کولر جدا کرده و تست‌های زیر را انجام دهید.

1. تست مقاومت سیم‌پیچ: مولتی‌متر را روی حالت مقاومت‌سنج (Ω) در رنج 2kΩ تنظیم کرده و پراب‌ها را به دو سر سیم ورودی پمپ متصل کنید. یک سیم‌پیچ سالم باید مقاومتی معین، معمولاً در بازه ۵۰ الی ۳۰۰ اهم را نمایش دهد.
2. تست مقاومت عایقی (اتصال بدنه): مولتی‌متر را روی بالاترین رنج مقاومت (MΩ) قرار دهید. یک پراب را به یکی از سیم‌های ورودی و پراب دیگر را به بخش فلزی و بدون رنگ بدنه موتور متصل کنید. این تست را برای سیم دیگر نیز تکرار کنید. یک پمپ سالم باید مقاومت بی‌نهایت (نمایش OL یا 1) را نشان دهد.

جدول زیر به تفسیر نتایج این تست‌ها کمک می‌کند:

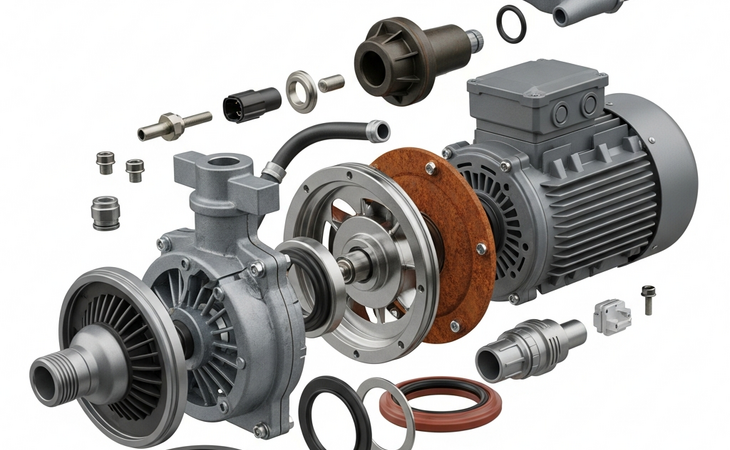

۳-۲. چک لیست بازرسی فیزیکی و مکانیکی

اگر پمپ از آزمون‌های الکتریکی سربلند بیرون آمد، علت مشکل بدون شک مکانیکی است.

• آزمون چرخش آزاد شفت: با دست، شفت روتور را از سمت پروانه بچرخانید. چرخش باید کاملاً روان، یکنواخت و بدون هیچ‌گونه گیر کردن مقطعی باشد. هرگونه سختی در چرخش یا صدای ساییدگی، نشانه قطعی فرسودگی بوش‌ها یا وجود مانع داخلی است.
• ارزیابی لقی شعاعی و محوری (Radial & Axial Play): شفت را در جهت عمود بر محور (شعاعی) و در راستای محور (محوری) حرکت دهید. وجود لقی شعاعی محسوس، نشان‌دهنده خوردگی بیش از حد بوش‌ها است. این لقی به روتور اجازه می‌دهد با استاتور تماس پیدا کند که منجر به قفل شدن و سوختن موتور می‌شود. برای تحلیل عمیق‌تر انواع فرسودگی‌های مکانیکی، می‌توانید به راهنمای جامع ما در خصوص خرابی پمپ آب کولر و آموزش تعمیر آنها مراجعه کنید.
• بازرسی محفظه پمپ و پروانه: توری ورودی و درپوش روی پروانه را باز کنید. هرگونه جسم خارجی، رسوب سخت یا الیاف پوشال را که مسیر آب یا حرکت پروانه را مسدود کرده، خارج کنید. پروانه را از نظر ترک، شکستگی یا هرز شدن روی شفت بررسی کنید.

استراتژی‌های مهندسی قابلیت اطمینان: افزایش عمر مفید (MTBF)

افزایش فاصله زمانی بین خرابی‌ها (Mean Time Between Failures) بیش از آنکه به تعمیرات واکنشی وابسته باشد، به یک برنامه نگهداری پیشگیرانه هوشمندانه متکی است.

• جلوگیری مطلق از کارکرد خشک (Dry Running): این عامل، علت شماره یک خرابی پمپ‌هاست. همواره از صحت عملکرد شناور و وجود سطح آب کافی در تشتک (حداقل ۵ سانتی‌متر بالاتر از ورودی پمپ) اطمینان حاصل کنید.
• مدیریت کیفیت آب و رسوب‌زدایی سالانه: قبل از شروع فصل گرما، پمپ را باز کرده و رسوبات کلسیم را از روی پروانه، محفظه و شفت با استفاده از یک برس غیرفلزی و محلول رسوب‌زدای استاندارد پاک کنید. این کار بار مکانیکی را کاهش داده و بالانس دینامیکی مجموعه دوار را حفظ می‌کند.
• حفاظت در برابر نوسانات ولتاژ: استفاده از یک محافظ ولتاژ استاندارد برای کل سیستم کولر، یک سرمایه‌گذاری هوشمندانه برای محافظت از تمام اجزای الکتریکی در برابر آسیب‌های ناشی از ولتاژ پایین یا بالا است.
• بازرسی دوره‌ای اتصالات الکتریکی: اطمینان حاصل کنید که اتصالات کابل پمپ به ترمینال‌ها، محکم، تمیز و عاری از سولفاته شدن است. یک اتصال ضعیف، مقاومت الکتریکی ناخواسته ایجاد کرده و منجر به افت ولتاژ موضعی و تولید حرارت خطرناک در نقطه اتصال می‌شود.

ماتریکس تصمیم‌گیری: تحلیل فنی-اقتصادی تعمیر در مقابل تعویض

پس از تشخیص دقیق علت ریشه‌ای، باید یک تصمیم منطقی و اقتصادی اتخاذ شود. تصمیم‌گیری نهایی به ماهیت خرابی بستگی مستقیم دارد.

شرایطی که تعویض پمپ الزامی و قطعی است:

• سوختگی سیم‌پیچ: اگر تست‌های الکتریکی نشان‌دهنده اتصال کوتاه (مقاومت نزدیک صفر) یا مدار باز (مقاومت بی‌نهایت) باشد.
• وجود اتصال بدنه: اگر تست عایقی، نشت جریان به بدنه فلزی را تأیید کند، پمپ از نظر ایمنی مردود و بسیار خطرناک است.
• فرسودگی شدید مکانیکی: در صورت وجود لقی شعاعی زیاد در بوش‌ها یا آسیب فیزیکی به هسته استاتور.

در این موارد، تعمیر به هیچ عنوان توجیه فنی، اقتصادی و ایمنی ندارد. هزینه سیم‌پیچی مجدد یک موتور کوچک، اغلب از قیمت یک پمپ نو بیشتر است و کیفیت عایق‌بندی آن هرگز به پای استاندارد کارخانه نخواهد رسید.

شرایطی که تعمیر می‌تواند گزینه مناسبی باشد:

• سلامت کامل سیم‌پیچ: چنانچه پمپ تست‌های مقاومت و عایقی را با موفقیت پشت سر بگذارد.
• مشکلات مکانیکی/هیدرولیکی قابل رفع: اگر مشکل صرفاً مواردی مانند شکستگی یا هرز شدن پروانه، گرفتگی محفظه با رسوبات، یا فرسودگی کلاهک و پایه پلاستیکی باشد.

در این سناریوها، می‌توان با تعویض قطعات یدکی ارزان‌قیمت، پمپ را با هزینه بسیار ناچیز به چرخه عملیاتی بازگرداند. به عنوان یک قاعده کلی، اگر هزینه تعمیر بیش از ۵۰ درصد قیمت یک پمپ نو و باکیفیت باشد، تعویض گزینه منطقی‌تری خواهد بود.

سوالات متداول

چرا پمپ آب کولر صدای وزوز می‌دهد اما کار نمی‌کند و آب پمپاژ نمی‌شود؟

این صدا نشان‌دهنده وضعیت خطرناک «روتور قفل‌شده» (Locked Rotor) است. به این معنی که ولتاژ به موتور می‌رسد اما روتور به دلیل یک مانع مکانیکی قادر به چرخش نیست. دلایل اصلی آن شامل گیر کردن پروانه به دلیل رسوبات، فرسودگی بوش‌ها یا ورود اجسام خارجی است. در این حالت، جریان بسیار بالایی کشیده می‌شود که در کمتر از یک دقیقه می‌تواند موتور را بسوزاند. به محض شنیدن این صدا، فوراً برق کولر را قطع کرده و مانع را برطرف کنید.

چگونه می‌توانم با مولتی‌متر از سوختن قطعی پمپ آب کولر مطمئن شوم؟

ابتدا برق را کاملاً قطع کنید. مولتی‌متر را روی حالت اهم (Ω) قرار دهید. یک پمپ سالم باید مقاومتی بین ۵۰ تا ۳۰۰ اهم نشان دهد. اگر مولتی‌متر مقاومت بی‌نهایت (OL) نشان دهد، سیم‌پیچ قطع شده (مدار باز) و اگر مقاومتی نزدیک به صفر نشان دهد، سیم‌پیچ دچار اتصال کوتاه شده است. در هر دو حالت، موتور سوخته و باید تعویض شود.

موتور پمپ کار می‌کند و می‌چرخد، اما آبی روی پوشال‌ها ریخته نمی‌شود، مشکل چیست؟

این مشکل کاملاً هیدرولیکی یا مکانیکی است و به سلامت موتور ارتباطی ندارد. دلایل احتمالی عبارتند از: گرفتگی کامل شلنگ توزیع آب یا سه‌راهی‌ها، مسدود شدن توری ورودی پمپ توسط رسوب و الیاف پوشال، شکستگی کامل پره‌های پروانه، یا هرز شدن پروانه روی شفت (موتور می‌چرخد اما پروانه ثابت است).

مهم‌ترین علت خرابی پمپ آب کولر چیست و چگونه می‌توان از آن جلوگیری کرد؟

بر اساس تحلیل‌های فنی، اصلی‌ترین و شایع‌ترین علت سوختن پمپ، کار کردن بدون آب یا «کارکرد خشک» (Dry Running) است. آب در این سیستم علاوه بر پمپاژ، نقش حیاتی خنک‌کننده موتور را نیز ایفا می‌کند. کار کردن حتی برای زمان کوتاه بدون آب، باعث افزایش شدید دما و سوختن عایق سیم‌پیچ می‌شود. برای جلوگیری، همیشه از عملکرد صحیح شناور و وجود سطح آب کافی در کفی کولر اطمینان حاصل کنید.
